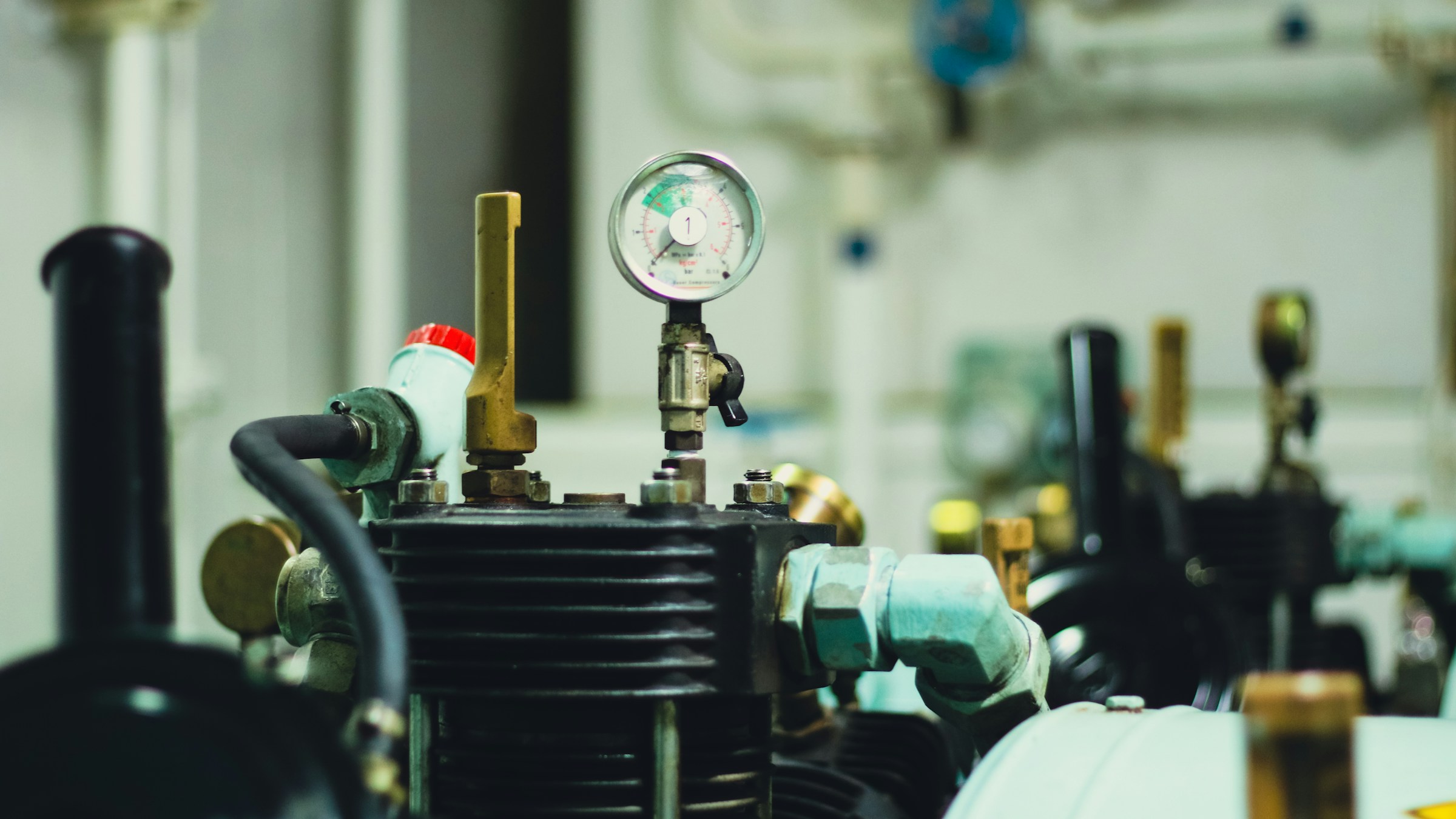

Поршневий компресор зазвичай працює циклічно: набирає тиск до верхнього порога, зупиняється, а після падіння тиску знову запускається. Проблема починається тоді, коли цикли стають надто короткими: мотор вмикається кожні кілька секунд, швидко нагрівається або запускається навіть без підключеного інструмента. Причина може бути від простої — витік у шлангу — до несправності пресостата чи зворотного клапана.
Cut-in і cut-out
Пресостат має два пороги. Cut-out — тиск, при якому компресор зупиняється. Cut-in — тиск повторного запуску. Наприклад, умовна схема 8/6 bar означає зупинку біля 8 bar і запуск після падіння приблизно до 6 bar.
Точні уставки задає виробник. Самостійно «докручувати» пресостат, щоб отримати більше bar, небезпечно: ресивер, запобіжний клапан і головка компресора мають паспортні межі.
Коли часті цикли є нормальними
Якщо до 24-літрового ресивера підключено інструмент із великою витратою, мотор закономірно працюватиме довше й частіше. Особливо це помітно з фарбопультом, піскоструминним пістолетом і пневмошліфмашиною.
У такому разі проблема не обов’язково в компресорі — його FAD може бути просто нижчим за витрату інструмента. Як порівнювати ці числа, дивіться продуктивність компресора і FAD.
Ознаки витоку
Найпростіший тест — повністю зарядити ресивер, вимкнути компресор і не використовувати повітря. Якщо тиск помітно падає, десь є витік. Часто винні швидкороз’єми, різьбові з’єднання, шланг, кран зливу конденсату або клапани.
| Симптом | Ймовірна група причин | Безпечна перевірка |
|---|---|---|
| Запускається без споживача | Витік | Огляд шлангів і з’єднань |
| Шипить біля пресостата після зупинки | Розвантажувач або зворотний клапан | Прослухати після cut-out |
| Цикли короткі лише з інструментом | Висока витрата / малий ресивер | Порівняти FAD і споживання |
| Мотор довго працює й не доходить до cut-out | Витік, клапани, знос насоса | Дивитися окрему діагностику |
Для пошуку невеликих витоків на зовнішніх з’єднаннях часто використовують мильний розчин, але тільки на холодній, безпечній частині системи та без потрапляння рідини в електрику. Якщо потрібно розбирати вузол під тиском — спочатку повністю скиньте його за інструкцією.
Ресивер 24, 50 чи 100 л
Більший ресивер збільшує час між cut-in і cut-out при однаковій витраті. Він не збільшує продуктивність насоса. Якщо компресор видає 180 л/хв FAD, бак на 100 л не перетворить його на 300 л/хв.
Для умовного діапазону 8→6 bar запас вільного повітря приблизно пропорційний об’єму бака: 24 л дають орієнтовно 48 л, 50 л — 100 л, 100 л — 200 л. Це спрощений розрахунок без урахування температури та втрат.
| Ресивер | Умовний запас між 8 і 6 bar | Що змінюється |
|---|---|---|
| 24 л | ≈48 л | Частіші цикли |
| 50 л | ≈100 л | Довші паузи |
| 100 л | ≈200 л | Ще довші паузи, але той самий насос |
Докладніше: компресор 50 чи 100 л.
Зворотний клапан і розвантажувач
Після зупинки компресора коротке шипіння може бути нормальним: розвантажувальний клапан скидає тиск із трубки між насосом і ресивером, щоб наступний запуск був легшим. Але якщо повітря шипить безперервно, можливий витік через зворотний клапан або інший вузол.
Розбирання такого вузла потребує повного скидання тиску й відключення живлення. Якщо не впевнені в конструкції, краще сервіс: ресивер — посудина під тиском.
Чому часті пуски шкідливі для двигуна
Пуск електродвигуна супроводжується підвищеним струмом. Дуже короткі цикли збільшують кількість пусків за годину, нагрів обмоток і навантаження на контакти пресостата. Виробник може задавати допустимий duty cycle або максимальну кількість запусків.
Якщо компресор майже не відпочиває, не варто просто ставити більший автомат захисту. Потрібно знайти причину: надмірне споживання, витік або несправність.
Коли проблема не в коротких циклах, а в низькій продуктивності
Якщо мотор працює безперервно, а тиск повільно зростає або зупиняється нижче штатного рівня, це інша ситуація. Перевірте чому компресор не набирає тиск. Там можливі проблеми з фільтром, клапанами, прокладкою або витоками.
Пресостат і регулятор — не одне й те саме
Редуктор на виході визначає тиск, який отримує інструмент, а пресостат керує мотором за тиском у ресивері. Якщо повернути ручку редуктора з 6 до 3 bar, cut-out у баку не обов’язково зміниться. Про різницю вузлів є окрема стаття: регулятор, пресостат і манометри.
Безпечний порядок перевірки
- Вимкніть усіх споживачів і дайте компресору набрати штатний cut-out.
- Зафіксуйте тиск і перевірте, чи падає він без роботи.
- Огляньте зовнішні з’єднання, шланг, кран конденсату.
- Підключіть один інструмент і порівняйте його витрату з FAD.
- Якщо є постійне шипіння біля внутрішніх клапанів або проблеми з електрикою — зупиніть використання.
Не регулюйте заводські уставки пресостата й запобіжного клапана без сервісної процедури.
Як оцінити тривалість циклу без спеціальних приладів
Під час звичайної роботи можна засікти, скільки секунд насос працює від cut-in до cut-out і скільки триває пауза до наступного запуску. Якщо раніше набір із 6 до 8 bar займав умовно 90 секунд, а тепер — 180, при тих самих умовах це підстава перевірити фільтр, витоки й стан насоса.
Не використовуйте цей час як універсальний еталон: він залежить від об’єму ресивера, температури, моделі насоса й початкового тиску. Цінне саме порівняння вашої машини з її попередньою стабільною роботою.
Чому конденсат може впливати на реальний об’єм ресивера
Якщо роками не зливати воду, частина геометричного об’єму бака фактично зайнята рідиною. Через це запас стисненого повітря зменшується й цикли можуть стати частішими. Водночас вода підсилює корозію ресивера, тому регулярний дренаж — питання не тільки продуктивності, а й безпеки.
Про правильне зливання є окремий матеріал: чому в ресивері збирається вода.
Чи допоможе додатковий ресивер
Технічно більший загальний об’єм збільшує час між запусками, але самостійне підключення додаткової посудини під тиском не повинно робитися випадковими шлангами й балонами. Потрібні сертифікований ресивер, допустимий тиск, правильна арматура та захист. Для побутового користувача безпечніше обрати компресор із потрібним заводським об’ємом і FAD.
Коли часті пуски означають несправність клапана
Якщо після зупинки чути коротке шипіння кілька секунд — це може бути штатне розвантаження головки. Якщо шипіння не припиняється й тиск у ресивері падає, повітря може повертатися через несправний зворотний клапан. Мотор у такій ситуації запускається частіше навіть без споживача.
Не відкручуйте клапан на заповненому ресивері. Спочатку вимкніть живлення, повністю скиньте тиск і перевірте манометр. Якщо вузол інтегрований у трубопровід або має ознаки корозії, безпечніше звернутися до сервісу.
Чи можна просто збільшити різницю cut-in/cut-out
Самовільна зміна уставок може вивести систему за допустимий тиск і порушити роботу захисту. Навіть якщо різниця між порогами здається малою, її задає виробник з урахуванням двигуна, насоса та ресивера. Для боротьби з короткими циклами спочатку усувають витоки й перевіряють відповідність FAD навантаженню.
Як часто компресор повинен відпочивати
Універсальної цифри немає. Одні поршневі моделі розраховані на короткі цикли з обов’язковими паузами, інші мають вищий duty cycle. Якщо паспорт указує, наприклад, 50% duty cycle, це означає, що тривала безперервна робота не допускається в заявлених умовах. Перевірте саме свою модель.
Якщо мотор гарячий настільки, що спрацьовує термозахист, не намагайтеся охолоджувати його водою або знімати кожух. Зупиніть роботу, забезпечте штатну вентиляцію й перевірте відповідність навантаження.
Джерела: інструкції Atlas Copco та виробників поршневих компресорів щодо FAD, ресиверів, cut-in/cut-out і безпечного обслуговування систем стисненого повітря.
