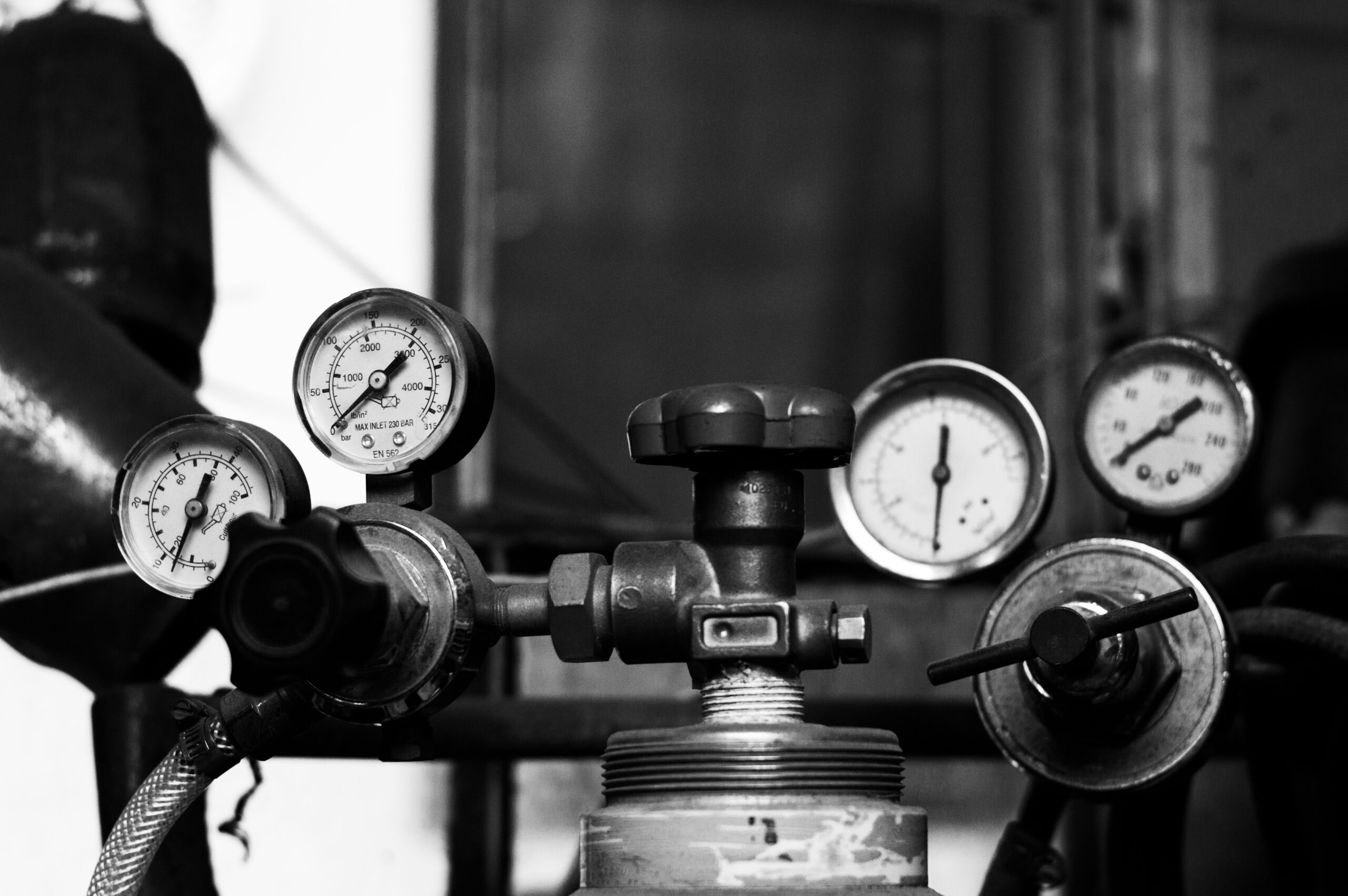

На невеликому компресорі біля виходу часто стоять одразу два манометри, регулятор із ручкою і блок пресостата. Через це легко вирішити, що всі вони «регулюють тиск». Насправді функції різні.
Пресостат керує роботою компресора
Pressure switch стежить за тиском у ресивері. Коли він падає до нижнього порога — компресор запускається. Коли доходить до верхнього — мотор зупиняється або компресор переходить у передбачений конструкцією режим.
Ці пороги називають cut-in і cut-out. Заводські значення узгоджені з двигуном, ресивером і запобіжною арматурою, тому змінювати їх без документації не слід.
Регулятор зменшує тиск для інструмента
Редуктор/регулятор стоїть після ресивера. Він не визначає, при якому тиску зупиниться компресор, а обмежує тиск, який піде в шланг.
Наприклад, у баку може бути 8 бар, а фарбопульту потрібно 2 бар. Саме регулятор дозволяє виставити потрібне значення на виході.
| Вузол | Що робить | Що не робить |
|---|---|---|
| Пресостат | Запускає/зупиняє компресор за тиском ресивера | Не є точним регулятором тиску на інструменті |
| Редуктор | Знижує вихідний тиск | Не збільшує продуктивність компресора |
| Манометр ресивера | Показує тиск у баку | Не показує обов’язково тиск на інструменті |
| Вихідний манометр | Показує тиск після регулятора | Не показує запас повітря |
Чому два манометри показують різне — і це нормально
Якщо в ресивері 7,5 бар, а регулятор виставлений на 4 бар, перший манометр буде близько 7,5, другий — близько 4. Під час активної роботи пневмоінструмента вихідне значення може трохи просідати через витрату та опір шланга.
Регулятор не лікує нестачу продуктивності
Якщо інструмент споживає 300 л/хв, а компресор реально подає 200, підняття регулятора не додасть повітря. Тиск усе одно падатиме після вичерпання запасу в ресивері.
Саме тому для вибору компресора важливі FAD/CFM та режим роботи. Про це є матеріали 50 чи 100 л і компресор для фарбопульта.
Коли нічого не крутити
Якщо компресор перестав відключатися, перевищує звичний тиск, часто клацає пресостатом або запобіжний клапан скидає повітря, вимкніть його. Не намагайтеся навмання підкручувати гвинти пресостата.
Для проблем із повільним набором тиску використовуйте безпечний порядок зовнішньої діагностики.
Джерела: технічні матеріали Atlas Copco та інструкції виробників поршневих компресорів.
