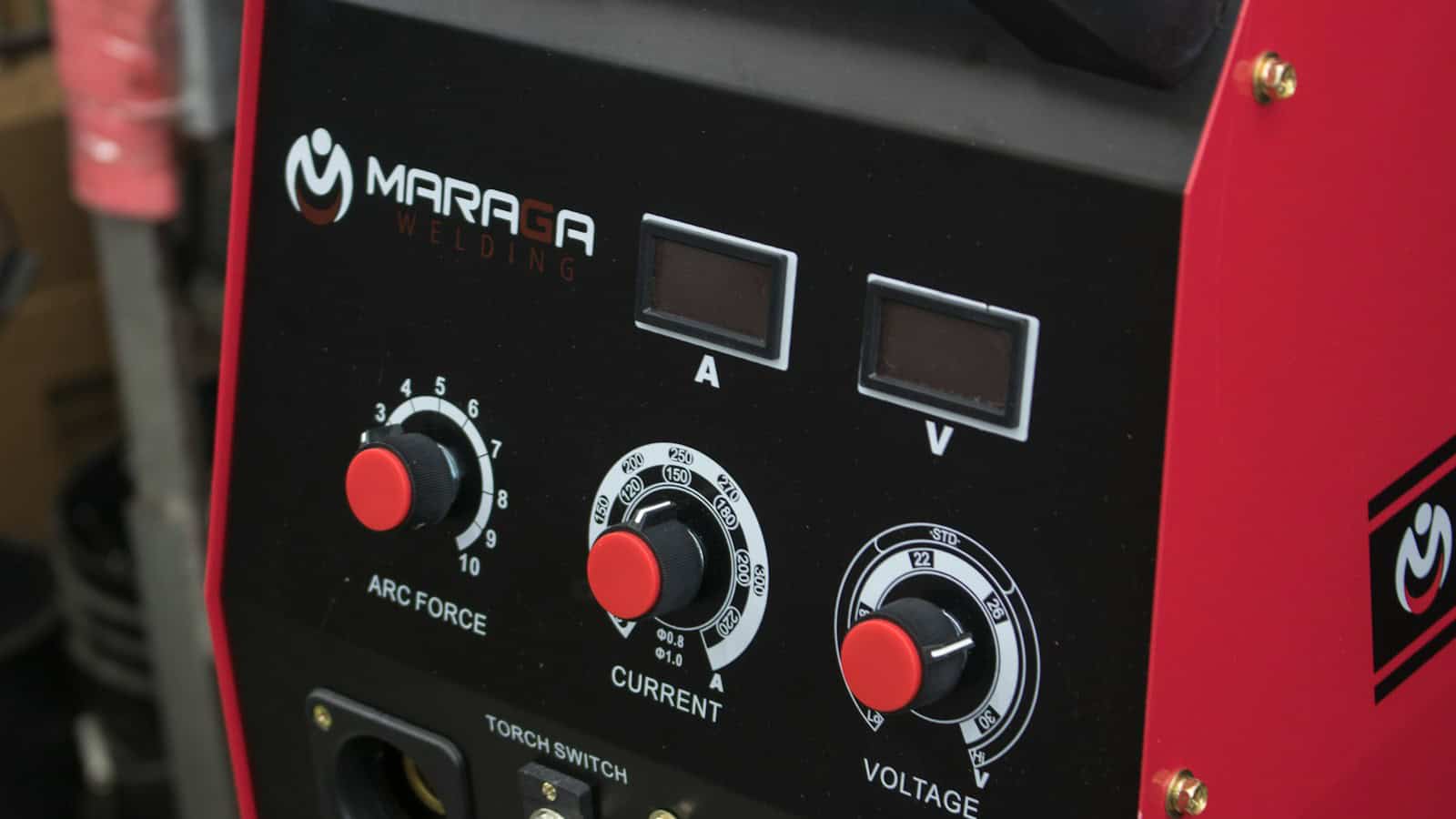

Підбирати генератор для зварювального інвертора за написом «160 А» або «200 А» на передній панелі — неправильно. Генератор живить не зварювальний струм на виході, а вхідну частину інвертора. Тому орієнтуватися потрібно на споживану потужність або максимальний вхідний струм конкретного апарата, а вже потім додавати запас.
Найнадійніший варіант — знайти у паспорті зварювального апарата параметр Recommended generator / Generator requirement / Input power / I1max. Якщо виробник прямо вказав мінімальну потужність генератора, ця цифра важливіша за будь-яку універсальну формулу.
З чого почати підбір генератора
Для типового однофазного MMA-інвертора на 140–160 А генератор часто потрапляє в діапазон близько 5–7 кВА, але це лише орієнтир. Для апарата з високим максимальним вхідним струмом може знадобитися 8–10 кВА, а сучасний інвертор з PFC може працювати від меншого генератора.
| Що відомо про інвертор | Як підбирати генератор |
|---|---|
| Виробник прямо вказав мінімум, наприклад 6 кВА | Брати не менше цієї величини; краще мати невеликий запас |
| У паспорті є Input power, кВА | Орієнтуватися на цю величину і рекомендації виробника щодо запасу |
| Є лише I1max і напруга 230 В | Оцінити повну потужність: S ≈ 230 × I / 1000 |
| На корпусі лише напис «250 А», без паспорта | Цього недостатньо для вибору генератора |
Чому «200 А» не означає генератор на 4,6 кВт
200 А — це вихідний зварювальний струм при низькій напрузі дуги. На вході апарат працює від 230 В і має власний ККД, коефіцієнт потужності та обмеження електроніки. Тому пряме множення «200 А × щось» не дає коректної потужності генератора.
У статті про принцип роботи зварювального інвертора ми вже розбирали, що апарат спочатку випрямляє мережеву напругу, перетворює її високочастотною електронікою, а вже потім формує потрібний зварювальний струм.
Формула, якщо в паспорті є I1max
Для однофазного апарата 230 В можна оцінити потрібну повну потужність так:
S ≈ U × I / 1000, де S — кВА, U — напруга мережі, I — максимальний вхідний струм.
Наприклад, якщо в паспорті вказано I1max = 25 А:
230 × 25 / 1000 = 5,75 кВА.
Далі потрібен запас. В одному з актуальних мануалів Lincoln Electric для інверторних джерел прямо зазначено: генератор має мати вихідну потужність щонайменше на 30% більшу за вхідну потужність зварювальної машини. Це не універсальний закон для кожного бренду, але хороший приклад того, чому «впритул» підбирати генератор небажано.
У нашому прикладі: 5,75 × 1,3 ≈ 7,5 кВА. Тобто генератор на 6 кВА вже працював би близько до межі, а клас 7,5–8 кВА виглядає значно спокійніше.
Орієнтовна таблиця для мережі 230 В
| I1max | Розрахункова повна потужність | З +30% запасу |
|---|---|---|
| 16 А | 3,68 кВА | ≈ 4,8 кВА |
| 20 А | 4,60 кВА | ≈ 6,0 кВА |
| 25 А | 5,75 кВА | ≈ 7,5 кВА |
| 30 А | 6,90 кВА | ≈ 9,0 кВА |
| 32 А | 7,36 кВА | ≈ 9,6 кВА |
Ця таблиця — розрахунковий орієнтир для 230 В, а не заміна паспорта конкретного зварювального апарата. Якщо виробник дає іншу мінімальну вимогу — використовуємо її.
Реальний приклад: ESAB Rogue
ESAB для Rogue ES 130i Pro прямо вказує мінімальну потужність генератора 3,9 кВА, а для Rogue 180i — 6 кВА. Ці моделі мають PFC, тобто корекцію коефіцієнта потужності, яка зменшує первинний струм і допомагає ефективніше працювати від обмеженого джерела живлення.
Цей приклад добре показує, чому не можна сказати: «для будь-якого інвертора 160 А потрібен генератор 7 кВт». Два апарати з однаковим максимальним зварювальним струмом можуть мати дуже різні вимоги до мережі.
кВт і кВА — не одне й те саме
На генераторах часто пишуть потужність у кВт, а зварювальне обладнання — у кВА. Для чисто активного навантаження вони близькі, але для електронного обладнання має значення коефіцієнт потужності.
Спрощено:
кВт = кВА × PF
Якщо коефіцієнт потужності PF = 0,8, то генератор 6 кВА теоретично відповідає приблизно 4,8 кВт активної потужності. У сучасних інверторів із PFC коефіцієнт потужності може бути значно кращим, але точне значення треба брати з документації.
Номінальна чи максимальна потужність генератора
Для зварювання дивіться насамперед на номінальну / rated / continuous потужність генератора. Пікова цифра на кшталт «7,5 кВт MAX» може бути доступна лише короткочасно.
Якщо генератор має 6 кВт номінально і 6,5 кВт максимум, для розрахунку потрібно спиратися приблизно на 6 кВт, а не на маркетингову максимальну цифру.
Чи потрібен інверторний генератор
Не обов’язково. Багато зварювальних інверторів нормально працюють від якісного звичайного генератора з AVR, якщо той забезпечує потрібну напругу, частоту та потужність.
Але якість вихідної напруги має значення. В одному з мануалів Lincoln Electric для інверторного зварювального джерела прямо наведені вимоги до генератора: достатня потужність, напруга RMS у допустимому діапазоні, контроль пікової напруги та частота 50–60 Гц. Тобто сам факт «генератор видає 230 В без навантаження» ще не гарантує нормальну роботу при зварюванні.
AVR, частота і просідання напруги
Коли зварювальний інвертор бере великий струм, слабкий генератор може просідати по напрузі. Дуга стає нестабільною, апарат може йти в захист, а генератор — різко втрачати оберти.
- AVR допомагає стабілізувати напругу, але не компенсує брак реальної потужності двигуна й альтернатора.
- Частота має залишатися в робочому діапазоні апарата, зазвичай близько 50/60 Гц.
- Напруга під навантаженням важливіша, ніж красиві 230 В на холостому ходу.
Чому довгий подовжувач може все зіпсувати
Навіть правильно підібраний генератор можна «задушити» тонким довгим кабелем. На великому струмі зростає падіння напруги, гріється кабель і зменшується напруга на вході інвертора.
Тому між генератором і зварювальним апаратом бажано використовувати максимально короткий кабель достатнього перерізу. Точний переріз залежить від довжини, струму, способу прокладання та вимог місцевих норм.
Чи можна одночасно живити інші прилади
Можна лише тоді, коли сумарне навантаження не перевищує номінальну потужність генератора з урахуванням запасу. Компресор, насос або великий електроінструмент мають високі пускові струми й можуть одночасно зі зварюванням посадити напругу.
Для стабільного зварювання краще не підключати до невеликого генератора паралельно потужний компресор, циркулярну пилу чи інший двигун.
Приклад підбору: інвертор 160 А
Уявімо, що в паспорті MMA-інвертора написано:
- живлення — 230 В;
- I1max — 25 А;
- максимальний зварювальний струм — 160 А.
Для такого прикладу генератор класу близько 7,5–8 кВА виглядає логічніше, ніж модель на 5–6 кВА, якщо планується робота близько до максимального струму.
А якщо варити електродом 3,2 мм на 100–120 А
Якщо інвертор на 160–200 А реально використовується переважно на 100–120 А, фактичне споживання буде нижчим за паспортний максимум. Саме тому деякі зв’язки «інвертор + генератор» працюють у реальному житті навіть тоді, коли за максимальними паспортними значеннями запас невеликий.
Але це не означає, що генератор став достатнім для максимального режиму. Якщо планується електрод 4 мм, довгі шви або робота на великому струмі, рахувати потрібно вже під цей режим.
Що я б перевіряв перед купівлею
- Напругу живлення зварювального інвертора.
- I1max, I1eff, Input power або рекомендований генератор у паспорті.
- Номінальну, а не тільки максимальну потужність генератора.
- Допустимий струм конкретної 230-В розетки генератора.
- Наявність AVR або іншої системи стабілізації.
- Чи допускає виробник зварювального апарата роботу від генератора.
- Довжину і переріз подовжувача.
- Інші навантаження, які можуть працювати одночасно.
Безпека
Бензиновий або дизельний генератор не можна використовувати в житловому приміщенні, гаражі чи іншому закритому просторі через небезпеку чадного газу. Заземлення, підключення захисного провідника та схема резервного живлення мають виконуватися відповідно до інструкції генератора й місцевих електротехнічних вимог.
Lincoln Electric також окремо попереджає: при живленні зварювального апарата від генератора спочатку потрібно вимкнути зварювальний апарат, а вже потім зупиняти генератор.
Що перевірити перед тим, як купувати генератор
Правильний генератор для зварювального інвертора підбирають за вхідними параметрами конкретного апарата, а не за максимальним зварювальним струмом. Найкращий сценарій — знайти пряму рекомендацію виробника. Якщо її немає, використовуємо Input power або I1max, переводимо в кВА й залишаємо запас.
Для побутових MMA-інверторів на 140–160 А часто виходять генератори приблизно 5–8 кВА, але сучасні PFC-моделі можуть вимагати менше, а апарати з великим вхідним струмом — суттєво більше.
Джерела та технічна перевірка
- ESAB — Rogue ES 130i/180i: мінімальні вимоги до генератора 3,9 та 6 кВА.
- Lincoln Electric — Invertec: рекомендація генератора щонайменше на 30% потужнішого за вхідну потужність зварювального апарата.
- Lincoln Electric — вимоги до напруги, частоти та живлення інверторного джерела від генератора.
Методика: редакційний технічний аналіз офіційної документації виробників. Власний стендовий тест конкретної пари «генератор + інвертор» для цієї статті не проводився.
