Легке нагрівання кабелю під великим навантаженням можливе, але гаряча вилка, запах пластику, потемніння контактів або м’яка оболонка — вже ненормальні ознаки. Найчастіше причина в надмірному струмі, малому перерізі, змотаній котушці або поганому контакті.
Тепло утворюється через опір
Будь-який провідник має опір. Втрати на нагрів зростають приблизно пропорційно квадрату струму: якщо струм стає вдвічі більшим, теплові втрати на тому самому опорі зростають приблизно вчетверо.
Саме тому слабкий контакт у вилці може швидко перегріватися навіть тоді, коли сам кабель ще здається холодним.

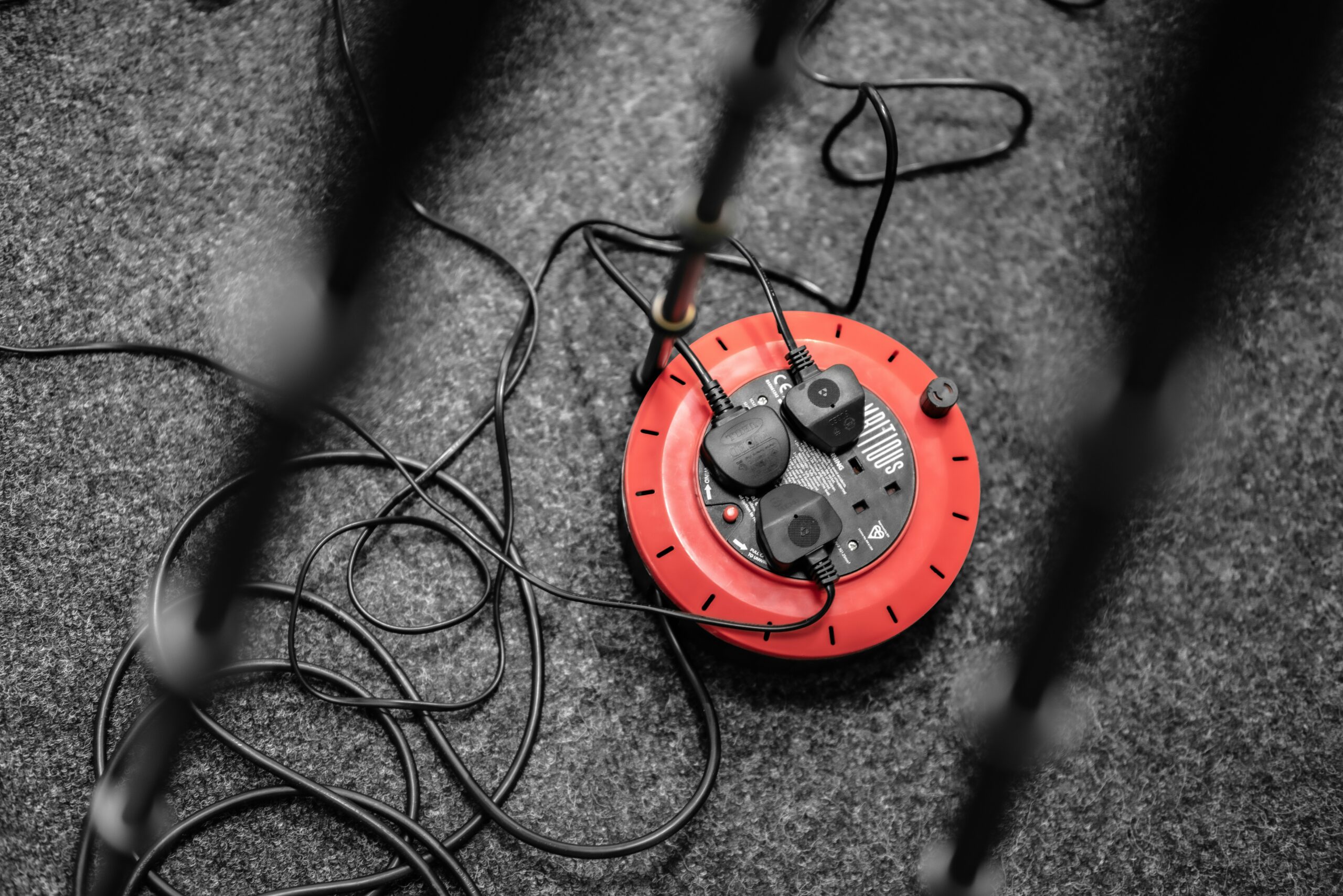

Змотана котушка — типова причина
Кабель, щільно намотаний на барабан, гірше віддає тепло в навколишнє повітря. Тому виробники котушок часто вказують окрему допустиму потужність для змотаного і повністю розмотаного кабелю.
При роботі болгарки, обігрівача, компресора або іншого потужного споживача котушку варто повністю розмотати, якщо цього вимагає паспорт.
Якщо гаряча саме вилка або розетка
Це часто вказує не на переріз кабелю, а на контактний опір: розхитана розетка, окиснені контакти, погано затиснута вилка або пошкоджений роз’єм.
Якщо роз’єм помітно гріється, іскрить або темніє — припиніть використання. Не намагайтеся «піджати» контакти під напругою.
Довжина теж має значення
Чим довший подовжувач, тим більший сумарний опір і падіння напруги. На 40–50 м кабелю втрати можуть бути відчутно більшими, ніж на 5–10 м.
Тому вибір перерізу завжди потрібно робити разом із довжиною. Дивіться як вибрати переріз подовжувача.
Що робити, якщо подовжувач уже гріється
- Вимкніть навантаження.
- Від’єднайте подовжувач від мережі.
- Дайте йому охолонути.
- Огляньте вилку, розетку, оболонку і котушку.
- Перевірте, чи не перевищене паспортне навантаження.
- Якщо є оплавлення або потемніння — не використовуйте далі.
Чому маленький опір контакту може дати великий локальний нагрів
Теплова потужність на опорі визначається залежністю P = I²R. Вона добре пояснює, чому слабкий контакт різко перегрівається зі зростанням струму.
| Умовний опір поганого контакту | Струм | Тепло саме в точці контакту |
|---|---|---|
| 0,05 Ω | 5 А | 1,25 Вт |
| 0,05 Ω | 10 А | 5 Вт |
| 0,05 Ω | 16 А | 12,8 Вт |
Це розрахунковий приклад. 12,8 Вт, зосереджені в маленькій контактній зоні всередині пластикової вилки, — уже зовсім інший тепловий режим, ніж рівномірні втрати вздовж десятків метрів міді. Саме тому почорніла одна клема може бути небезпечнішою за трохи теплий кабель.
Місце нагріву багато про що говорить
| Що нагрівається | Ймовірний напрямок пошуку |
|---|---|
| Увесь кабель приблизно рівномірно | Високий струм, малий переріз, велика довжина |
| Котушка гаряча всередині, зовнішні витки прохолодніші | Кабель працює змотаним і погано відводить тепло |
| Одна вилка або одна розетка | Поганий контакт, зношений або пошкоджений роз’єм |
| Гріється місце з’єднання двох подовжувачів | Додатковий контактний опір, слабке з’єднання |
| Кабель гарячий лише біля інструмента | Пошкодження, перегин, контакт у муфті/вилці |
Чому котушку небезпечно оцінювати як звичайний прямий кабель
Коли кабель намотаний щільними шарами, внутрішні витки віддають тепло гірше. Це не «індукційна котушка» у побутовому сенсі проблеми, а передусім питання тепловідведення і допустимого струму в конкретній конструкції. Саме тому на барабанах часто є два різні ліміти — для змотаного і повністю розмотаного стану.
Якщо працює обігрівач 2 кВт, компресор або велика болгарка, орієнтуйтесь на менший із паспортних лімітів і розмотуйте кабель так, як вимагає виробник.
Переріз і довжина визначають базові втрати в самому кабелі
Для довгої лінії втрати напруги ростуть із довжиною та струмом. Наприклад, у 50-метровому мідному подовжувачі 1,5 мм² при 10 А теоретичне падіння може бути близько 11,7 В при кімнатній температурі. У 2,5 мм² за тих самих умов — близько 7 В. Детальний розрахунок є в статті як підібрати переріз подовжувача.
Нагрів після кількох хвилин і нагрів через годину — різні сценарії
Якщо роз’єм стає дуже гарячим майже одразу, підозрюйте контакт або перевантаження. Якщо температура росте повільно протягом тривалої роботи, важливіше дивитися на струм, переріз, довжину і умови охолодження. У будь-якому разі запах пластику, розм’якшення корпусу, іскріння або потемніння — привід негайно зупинити роботу.
Термозахист котушки — не дозвіл працювати на межі
Деякі барабани мають тепловий автомат. Він корисний як аварійний захист, але не повинен регулярно спрацьовувати. Постійний цикл «нагрівся — відключився — охолов — знову працює» означає, що режим вибраний неправильно.
Чому «теплий» і «небезпечний гарячий» не можна визначати одним універсальним числом
Допустима температура залежить від матеріалу ізоляції, конструкції вилки, навколишньої температури та паспорта виробу. Тому універсальне правило на кшталт «до 50 °C нормально» некоректне для всіх подовжувачів. Натомість є практичні ознаки, які не потребують термометра: запах, розм’якшення пластику, зміна кольору, переривчастий контакт і різко гарячіша одна точка.
Найгірший сценарій — нагрів у місці, яке користувач не бачить
Ослаблена клема всередині вилки може грітися значно сильніше за зовнішній корпус. Спочатку користувач відчуває лише теплу пластмасу, а всередині вже темніє контакт і погіршується пружність металу. Це створює позитивний зворотний зв’язок: гірший контакт → більший опір → більше тепла → ще гірший контакт.
Чому обігрівач часто «виявляє» слабке місце
Електрообігрівач 2 кВт може годинами тримати струм близько 8,7 А без пауз. Болгарка такої ж потужності зазвичай працює циклами: різ — пауза — перестановка заготовки. Тому слабкий контакт у подовжувачі інколи проявляється з обігрівачем швидше, навіть якщо інструмент номінально потужніший.
Про реальне споживання обігрівачів із термостатом є окрема стаття про duty cycle.
Подовжувач після пошкодження колесом або дверима
Навіть якщо зовнішня оболонка не розірвана, сильне здавлення може пошкодити окремі дротинки багатодротяної жили. Ефективний переріз у цій точці зменшується, опір росте, і місце починає локально грітися. Якщо кабель має виражений залом, сплющення або механічне пошкодження, його не варто «дотягувати сезон» під великим навантаженням.
Коли краще замінити весь подовжувач
- оплавлена вилка або корпус розетки;
- потемнілі контакти;
- кабель має тріщини, заломи чи оголену ізоляцію;
- тепловий захист барабана спрацьовує при навантаженні, яке раніше витримував;
- вилка сидить у розетці нестабільно;
- є запах перегрітого пластику.
Якщо одночасно є помітна втрата потужності інструмента, перевірте ще й падіння напруги на довгому кабелі.
Чому «16 А» на вилці не означає, що будь-який режим безпечний годинами
Номінальний струм роз’єму задається для певних умов випробування й справного контакту. У реальному подовжувачі температура навколо може бути вищою, кабель лежить на сонці, контакт уже зношений, а котушка частково змотана. Кожен із цих факторів зменшує тепловий запас системи.
Тому для тривалого навантаження краще не будувати логіку так: «розетка 16 А, отже 16 А можна тримати будь-коли». Пріоритет мають паспорт подовжувача, умови прокладання і фактичний стан контактів.
Після перегріву контакт може вже не повернутися до початкового стану
Навіть якщо після охолодження все знову працює, пластик і контактна пружина могли вже втратити частину властивостей. Якщо один раз було оплавлення, різкий запах або помітне почорніння, подальша експлуатація під великим струмом небажана. У такому випадку безпечніше замінити пошкоджений вузол або весь подовжувач, ніж чекати повторення.
Тепловізор або ІЧ-термометр допомагають, але не замінюють огляд
Безконтактне вимірювання корисне для порівняння: наприклад, одна вилка 35 °C, а сусідній контакт у тому самому режимі вже 70 °C — різниця очевидна. Але абсолютне значення залежить від коефіцієнта випромінювання поверхні, відстані й самого приладу.
Тому тепловізор краще використовувати як інструмент пошуку аномально гарячої точки, а не як дозвіл «до певної цифри все безпечно». Якщо є запах, оплавлення або нестабільний контакт, вимірювання вже не потрібне — експлуатацію припиняють.
Для ремонту мережевих вилок, розеток і внутрішньої проводки краще звернутися до електрика. Несправний контакт під 230 В — не місце для експериментів.
